La estructura y el principio de funcionamiento del elevador de correa de distribución.
El elevador de correa de distribución es un dispositivo de elevación que utiliza la correa de distribución como medio de transmisión. Gracias a su alta eficiencia, estabilidad y precisión, desempeña un papel importante en muchos sectores industriales. Cabe destacar que el rendimiento del elevador de correa de distribución depende en gran medida de la calidad y precisión de la correa y la polea de distribución. Las correas y poleas de distribución de alta calidad pueden proporcionar una mayor eficiencia de transmisión y una mayor vida útil, reduciendo así los costos de mantenimiento y la tasa de fallas.
El elevador de la correa de distribución se compone principalmente de las siguientes partes:
1. Sistema de energía
Incluye un motor, un reductor y un módulo de control de transmisión. El motor (de CA o CC) proporciona la fuerza motriz y el reductor convierte la rotación a alta velocidad en un alto par. Algunos modelos también están equipados con un motor con freno de disco para lograr un control preciso del arranque y la parada.
2.Correa de distribuciónyPolea de distribución

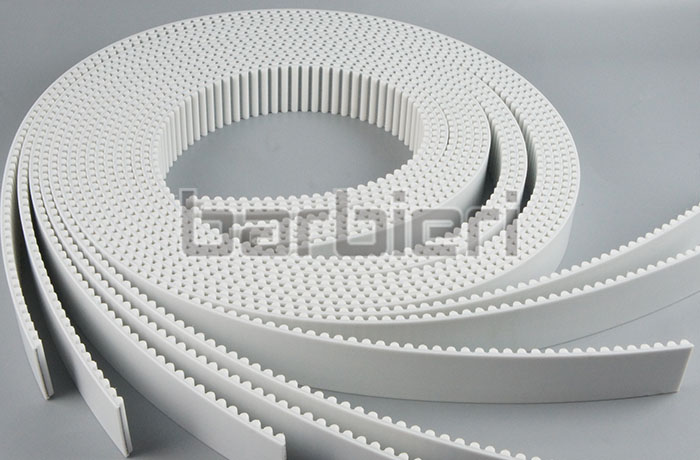

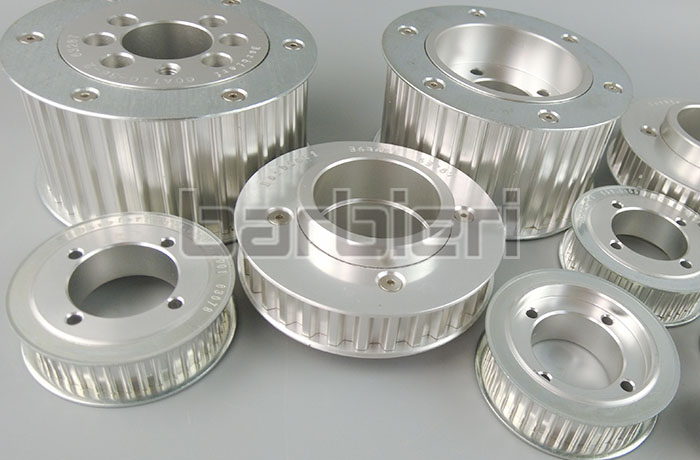

Como componente principal de la transmisión, la correa de distribución y la polea de distribución engranan para transmitir potencia y garantizar la sincronización de la elevación multicanal. La polea de distribución suele estar fabricada con materiales de alta resistencia y requiere un tensor para ajustar la estabilidad de la transmisión.
3. Componentes de elevación
Plataforma/paleta elevadora: estructura rígida que soporta directamente la carga y está guiada verticalmente mediante carriles guía o ruedas guía.

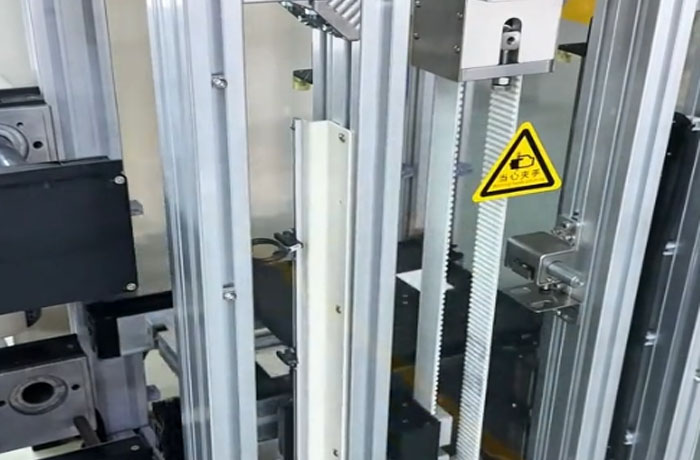

Sistema de riel guía: incluye marco de riel guía de sección estándar, ruedas guía y dispositivos de límite para garantizar la precisión de la trayectoria de elevación y la capacidad antidesviación.
4. Sistema auxiliar
Sistema de control: PLC integrado, pantalla táctil y circuito de seguridad para lograr control sincrónico multieje y frenado de emergencia.
Dispositivos de seguridad: como dispositivos de seguridad anticaídas, protección contra sobrecargas y bloques de límite mecánicos para cumplir con los estándares de seguridad.
Principio de funcionamiento del elevador de correa de distribución
1. Transmisión de potencia y control síncrono
El motor impulsa la rueda motriz para girar y transmite potencia a la rueda impulsada a través del engranaje dentado de la correa de distribución y la polea de distribución, impulsando la plataforma elevadora para que se mueva.
Múltiples juegos de correas de distribución y poleas de distribución garantizan una sincronización estricta de múltiples puntos de elevación.
2.Garantía de estabilidad de movimiento
El sistema de riel guía restringe la trayectoria de movimiento de la plataforma elevadora y la rueda guía o deslizador reduce la fricción para evitar deflexiones.
El sistema de control de circuito cerrado monitorea la desviación de posición en tiempo real y ajusta dinámicamente la velocidad del motor para corregir el error.
3. Compensación de errores y redundancia de seguridad
El material elástico de la correa de distribución (como el poliuretano), es decir, la correa de distribución de poliuretano, puede deformarse ligeramente para compensar los errores de instalación.
Los dispositivos de seguridad (como limitadores mecánicos y dispositivos anticaídas) activan el frenado en caso de exceso de velocidad o sobrecarga para evitar caídas accidentales.
